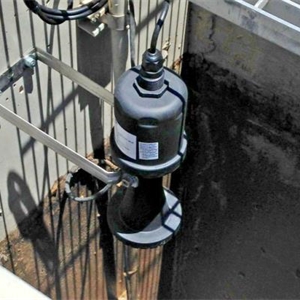

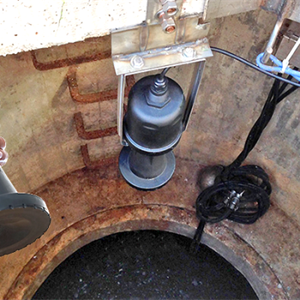

美國FLOWLINE（氟萊）雷達液位計EchoPulse?LR30是一個26 GHz 的雷達液位變送器，最高可提供連續物位測量98.4 '（30 米），提供4-20mA 信號輸出。該傳感器選擇具有挑戰性的應用條件，可包括輕表面泡沫或攪拌，小垃圾或植物材料，風，冷凝或蒸汽。標配32.8"（10m）電纜，安裝支架和顯示模塊。該傳感器是安裝在支架或管道上懸浮在液面上方。非接觸式液位傳感器用于工業廢水、城市暴雨或污水處理站、水庫、河道、渠或水槽等地的應用

雷達液位計產品特點：
● 316 L安裝支架和堅固IP68傳感器外殼
● 26 GHz脈沖雷達不受儲罐環境的影響
● 顯示窗口是防護等級IP67外殼
● 12"（30cm）死區使整個儲罐測量更精準
● 可選顯示模式指示回波信號返回曲線

雷達液位計 LR30技術參數：
范圍：12"... 98.4”(30cm...30m)
頻率：26 GHz。
準確性：±3mm
死區：12”(30cm)
波束角：12o
電源電壓：16 ... 26VDC
最大輸出：22.5mA
信號輸出：4 ... 20mA,二線
信號轉化：4 ... 20 mA, 20 ... 4 mA
信號故障：3.9 mA, 20.5 mA, 22 mA
操作溫度：-40°c ... 100°c
存儲溫度：-40°c ... 80°c
壓力：大氣壓
防護等級：IP68
Encl.材質：尼龍
電纜長度：32.8”(10m)
電纜套材質：PVC
安裝過程：304不銹鋼或 1"NPT
顯示類型:：LCD點陣
顯示單位：英尺和米
顯示欄：百分比
管道直徑：(2)1/2" NPT 連接器
分類：通用
認證：cTUVus，F(xiàn)CC，CE，RoHS
● 精確測量的自動溫度補償
● 故障安全診斷與可選信號故障安全輸出
● 虛假回波信號的識別、存儲和阻止

Range: 12” to 98.4’ (30cm to 30m)

Frequency: 26 GHz.

Accuracy: ± 3mm

Dead band: 12” (30cm)

Beam angle: 12o

Supply voltage: 16-26 VDC

Max. consumption: 22.5 mA

Signal output: 4-20 mA, two-wire

Signal invert: 4-20 mA, 20-4 mA

Signal fail-safe: 3.9 mA, 20.5 mA, 22 mA

Process temp.: F: -40o to 212o, C: -40o to 100o

Temp. comp.: Automatic

Pressure: Atmospheric

Enclosure rating: IP68

Encl. material: Nylon

Cable type: 6-conductor, shielded

Cable length: 32.8’ (10m)

Cable jacket mat.: PVC

Process mount: 304 bracket or 1” NPT

DISPLAY

Display type: LCD, dot matrix

Display units: Feet and meters

Display bar: Percent of span

Display graph: Echo signal curve

Configuration: Push button

Enclosure type: Wall mount

Enclosure rating: IP67

Encl. material: Polycarbonate

Conduit entrance: (2) 1/2” NPT connectors

COMMON

Memory: Non-volatile

Storage temp.: F: -40o to 176o, C: -40o to 80o

Classification: General purpose

Certification: cTUVus, FCC

Compliance: CE, RoHS

P/N R30-0010-10 DESCRIPTIONL Transmitter & remote display
